Budujemy antenę TwinYagi 145/435 MHz

Wszystkim budującym antenę życzę powodzenia,
proszę o fotkę po zakończeniu prac.



Otrzymałem kilka maili z prośbą o podanie szczegółów budowy anteny yagi,
którą używam do prowadzenia terenowych łączności satelitarnych.

Antena jest obliczona w "ANTENA OPTIMIZER" K6STI.

Przeznaczona jest do pracy w dwóch pasmach jednocześnie tj. 145 MHz i 435 MHz.

Jej długość to ok. 90 cm, posiada dodatkowe dwa elementy (typowa antena na 145 MHz na tej dl. nośnika ma 3 el.) aby umożliwić jej prace na 435 MHz bez potrzeby stosowania diplexera.

Jej zysk G= 7 dBd dla 145 MHz i 8 dBd dla 435 MHz.
Testowałem ją już na SO-50 AO-51 i GO-32 via APRS - pracuje bardzo dobrze.
Dysponując mocą 4 W z trx ręcznego możliwe jest prowadzenie łączności satelitarnych,
w godzinach rannych przelotów, przy małej frekwencji innych ham's.

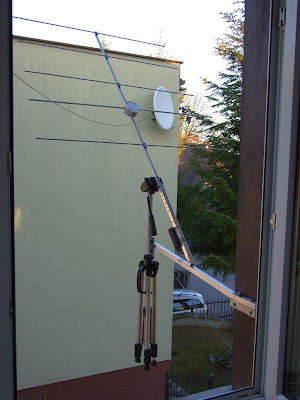

Jak widać na zdjęciach nie musimy stosować dodatkowych elementów na 70 cm.
Antena nadaje się również do lokalnych łączności przy użyciu typowych trx dual-band z jednym tylko gniazdem antenowym - wspólnym dla 2m/70 cm.

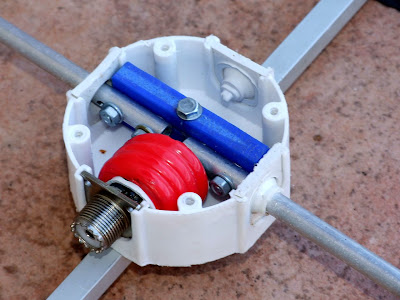

Sposób wykonania wibtarora: bardzo istotny element anteny to odcinek kabla 50 om.
Jest to kabel RG58 dobrej jakości, w podwójnym ekranie ( oplot + folia) o długości 34 cm,
nawinięty na rurce PCV.

Gniazdo antenowe jest połączone tym kablem bezpośrednio z wibratorem.

Praktycznie zmierzony SWR(SX-600):
145.0 -> 1,2
145,1 -> 1,15
145.2 -> 1,1
145.3 -> 1,1
145.4 -> 1,1
145.5 -> 1,1
145,6 -> 1,1
145,7 -> 1,1
145,8 -> 1,1
145,9 ->1,15
146. 0->1,2

430 -> 1,3
431 -> 1,25
432 -> 1,2
433 -> 1,15
434 -> 1,1
435 -> 1,1
436 -> 1,1
437 -> 1,1
438 -> 1,15
439 -> 1,15
440 -> 1,2



Odstęp na środku wibratora, pomiędzy jego elementami to 10 mm.




Rura na której nawinięto balun test typową instalacyjną, o śr. 22 mm, jej średnica nie jest krytyczna, w tym konkretnym wykonaniu chodziło mi o dużą średnicę ponieważ było mało miejsca w puszce, balun musiał być krótki.
Nie ważna jest ilość zwojów kabla RG-58 na balunie lecz długość kabla.
Długość ta wynosi 1/4 lambda * Vf czyli w naszym przypadku 29979/145.5/4*0.66= 34cm
( Pasmo 70 cm mamy na 3 harmonicznej.)
Czyli 34 centymetry ma ten odcinek kabla który jest w pełni koncentryczny, na końcówki lutownicze powinniśmy dodać jeszcze ok 15mm na obu końcach kabla.


Materiał na nośnik i elementy kupiłem w sieci sklepów NOMI , OBI





Mocowanie elementów anteny wykonuję z deski do krojenia produktów spożywczych,
takiej jak na zdjęciu poniżej.




Po wykonaniu pomiarów SWR, praktycznie porównałem zysk anteny w odniesieniu do znanych konstrukcji DK7ZB, antena na obu pasmach odbierała tak samo jak konstrukcje DK7ZB.



Pytania z e-maili:


P: czy direktory mogą być średnicy 5mm  takie mam na stanie?
O: Nie direktory muszą być średnicy 6mm, dla 5mm należy wykonać korektę ale o ile?
problem polega na tym że trzeba "pogodzić" dwa pasma,
i 5mm to przy dł 1 metr jest konstrukcyjnie za wiotkie.
nie zalecam eksperymentów ze zmianą średnicy elementów, antena została zaprojektowana i praktycznie wykonana na średnicę 6mm.

P: czy wariator może być innej średnicy?
O: Wibrator nie jest taki krytyczny, jeśli zastosujesz materiał o średnicy 6mm to dodaj 2 mm do dł.
jeśli zastosujesz 10 mm to odejmij 1-2 mm

P: czy mocowanie deskowe direktorów całkowicie izoluje je od nośnika ?
O: Tak całkowita izolacja.

P: Kolejne pytanie dotyczy baluna ( jest on zwinięty i nie mogę dostrzec na fotce jak jest on podłączony?
O: ten balun jest " prostym odcinkiem " dobrego kabla RG-58
przylutowany wprost do gniazda UC1 i z drugiej strony przylutowany wprost do wibratora.
nie musi być zwinięty na rurce, może być prostym odcinkiem kabla, wyprowadzonym z puszki wibratora i wprowadzonym do drugiej puszki z gniazdem.

P: Czy ta antena przenosi tylko 4 Waty mocy?
O: Nie , moc zależy tylko od baluna RG-58, ta antena przenosi moc do 150W

P: Jak liczyć dł. wibratora, czy podana dł, 98,8 cm uwzględnia przerwą w punkcie podłączenia?
O: Długość 98,8 cm jest to wymiar zewnętrzny wibratora, uwzględniony jest w  tej długości
wycięty ok. 1 cm w punkcie podłączenia baluna.
